“大三亚”120急救体系项目BIM阶段性成果展示

2025-06-14 17:45

项目名称：“大三亚”120急救体系建设项目

项目地点:海南省三亚市

项目内容及规模：“大三亚”120急救体系建设项目用地面积 76886.90㎡ (约115.3亩)，项目总建筑面积 93995.15㎡。其中地上建筑面积66813.67㎡，地上部分包含急救医院大楼和急救指挥大楼，建筑面积 57207.18㎡；宿舍楼 7977.63㎡；规培教学大楼地上部分建筑面积 1078.16㎡；污水处理地面站房与垃圾暂存、液氧站、入口雨棚、三防洗消附属建筑面积 538.81㎡；屋顶楼梯间及机房、岗亭等不计容面积 2577.08㎡；地下建筑面积 27181.48㎡，机动停车位 460个，其中，地下机动车停车位 322 个，地面机动车停车位 138个，非机动停车位 1335 个。

服务内容：毕诚智造为其提供了BIM设计服务。

大三亚项目正在稳步推进中，毕诚智造为其提供了BIM设计服务。现阶段BIM技术的应用成果主要集中在以下几个关键区域，为项目的精细化设计与施工管理提供了有力支持。

地下室区域

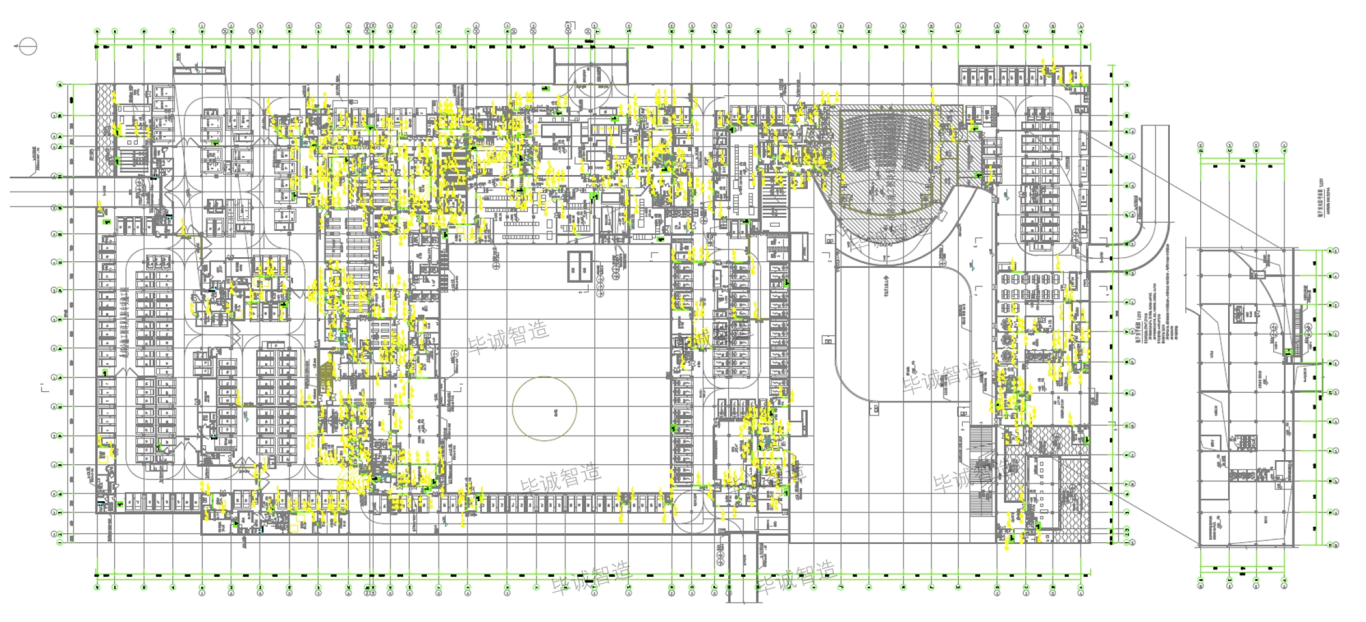

B1F 建筑结构留洞出图

建筑结构留洞出图：通过BIM技术，对地下室的建筑结构进行详细建模，精准定位并绘制出各类预留孔洞的图纸。这些留洞图纸清晰展示了孔洞的位置、尺寸、形状以及与周边结构的关系，为后续机电设备安装及管道敷设提供了准确的预留条件，有效避免了施工过程中的二次开孔，保障了结构的完整性和施工的顺利性。

B1F建筑留洞出图

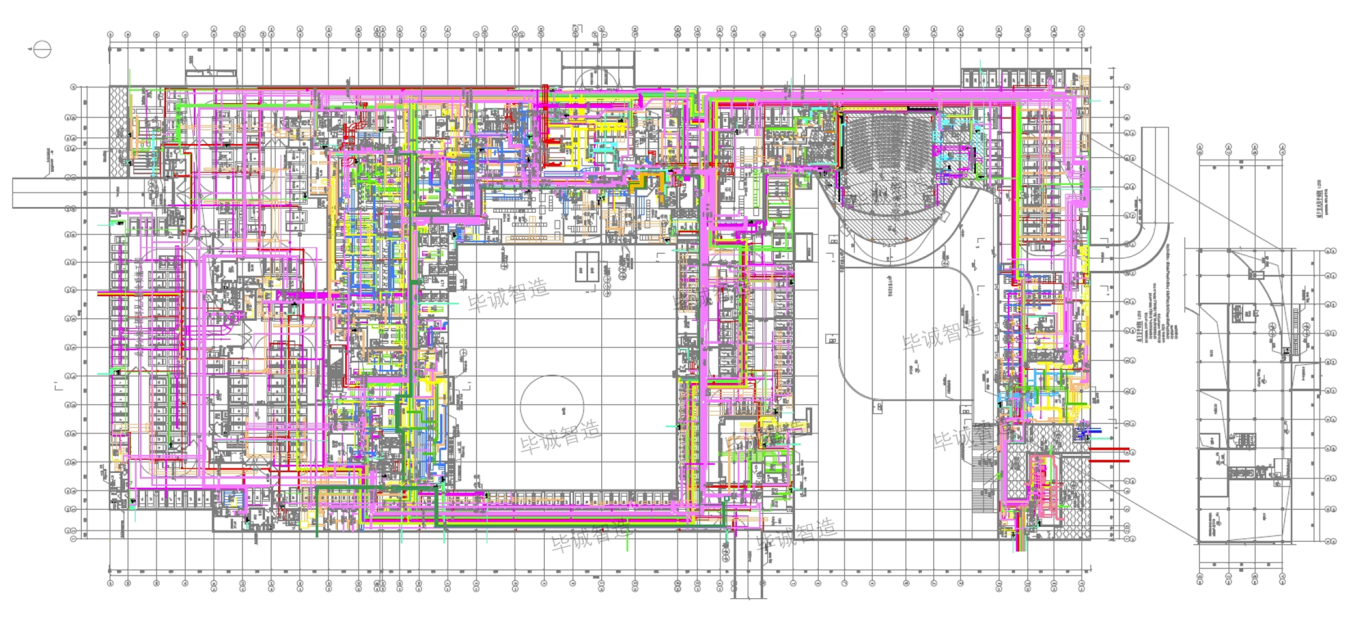

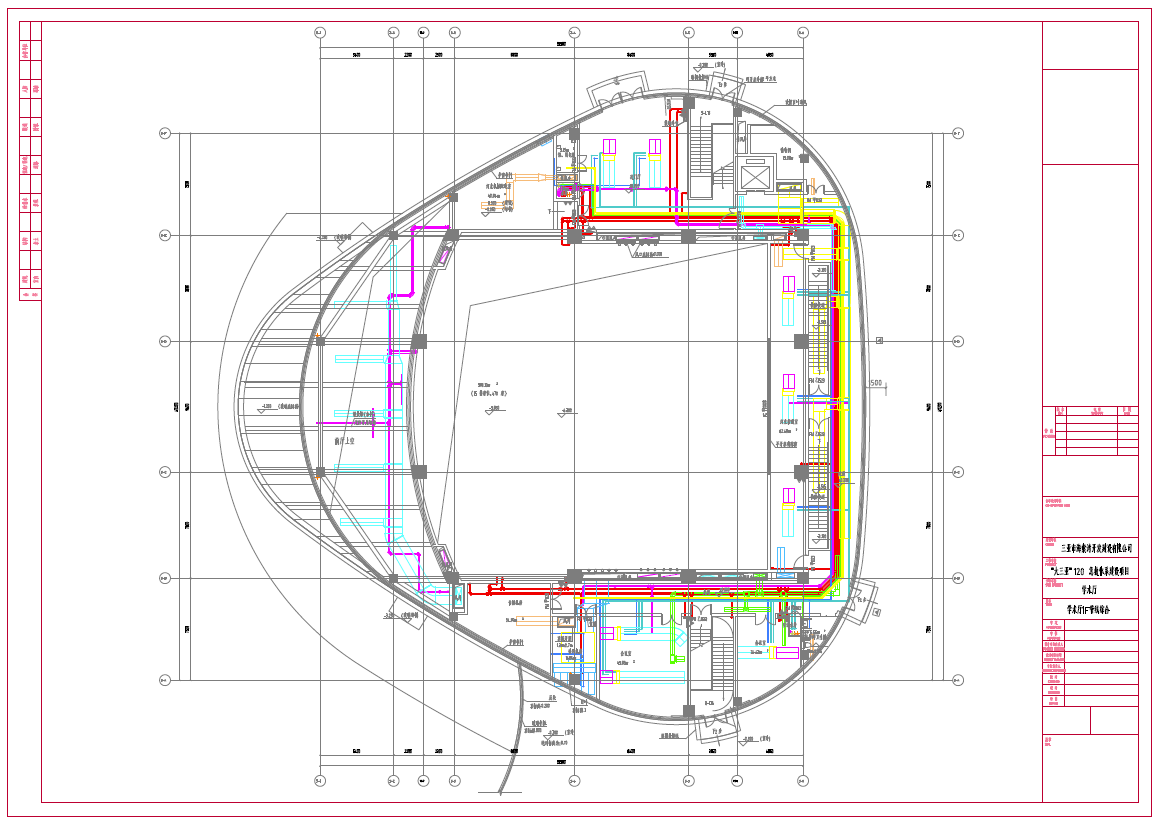

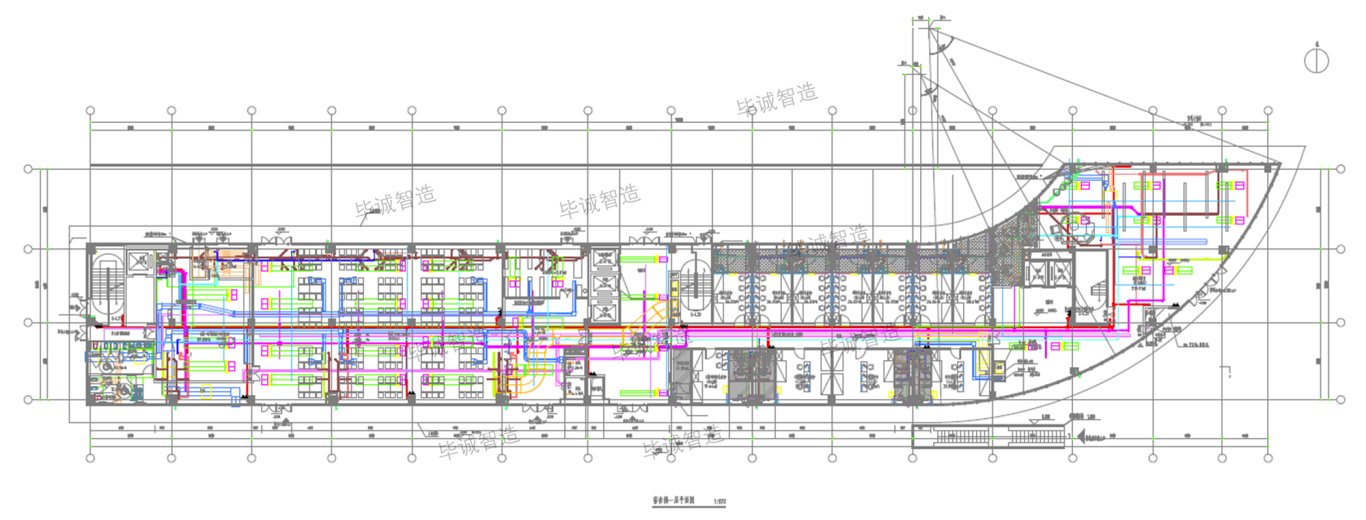

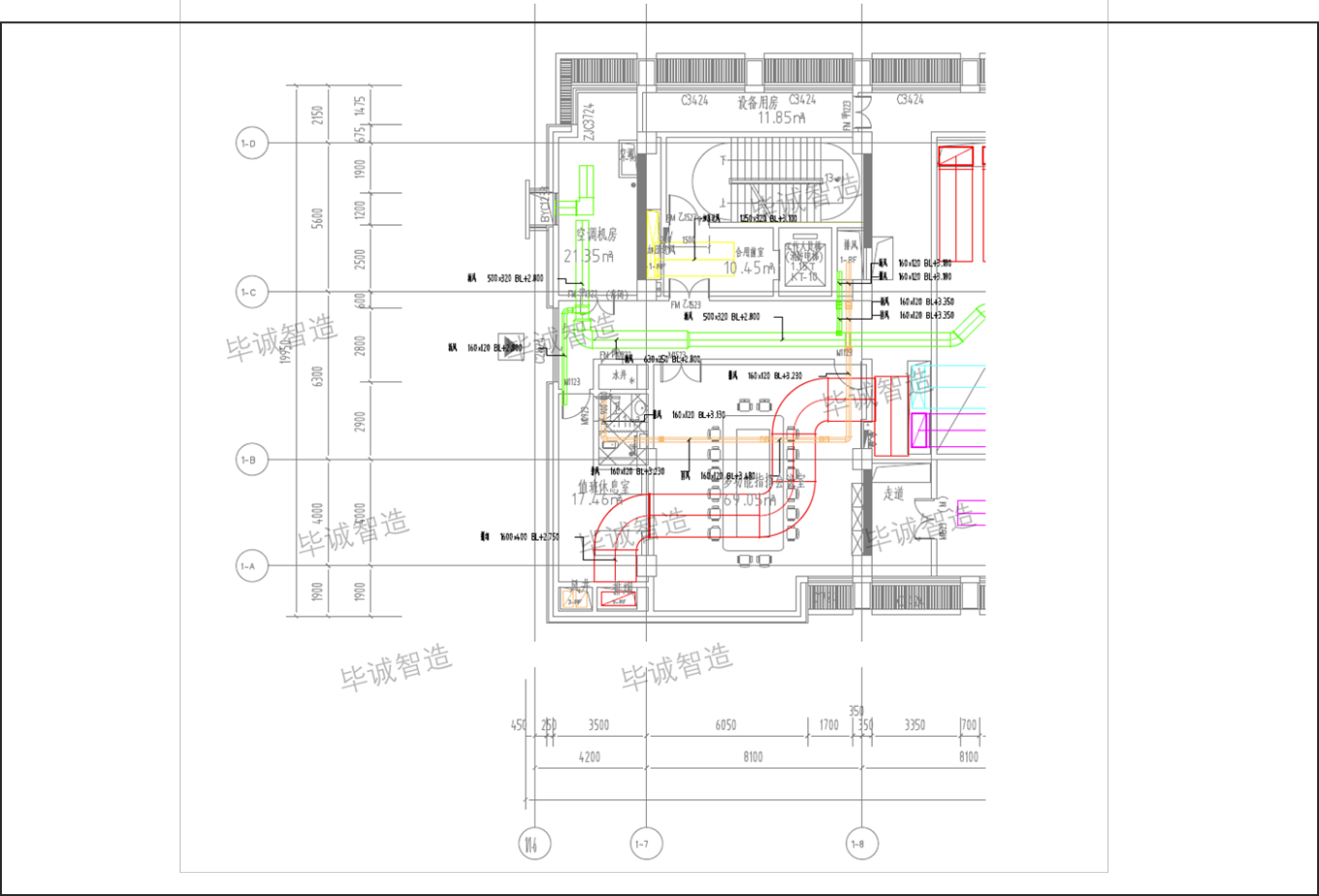

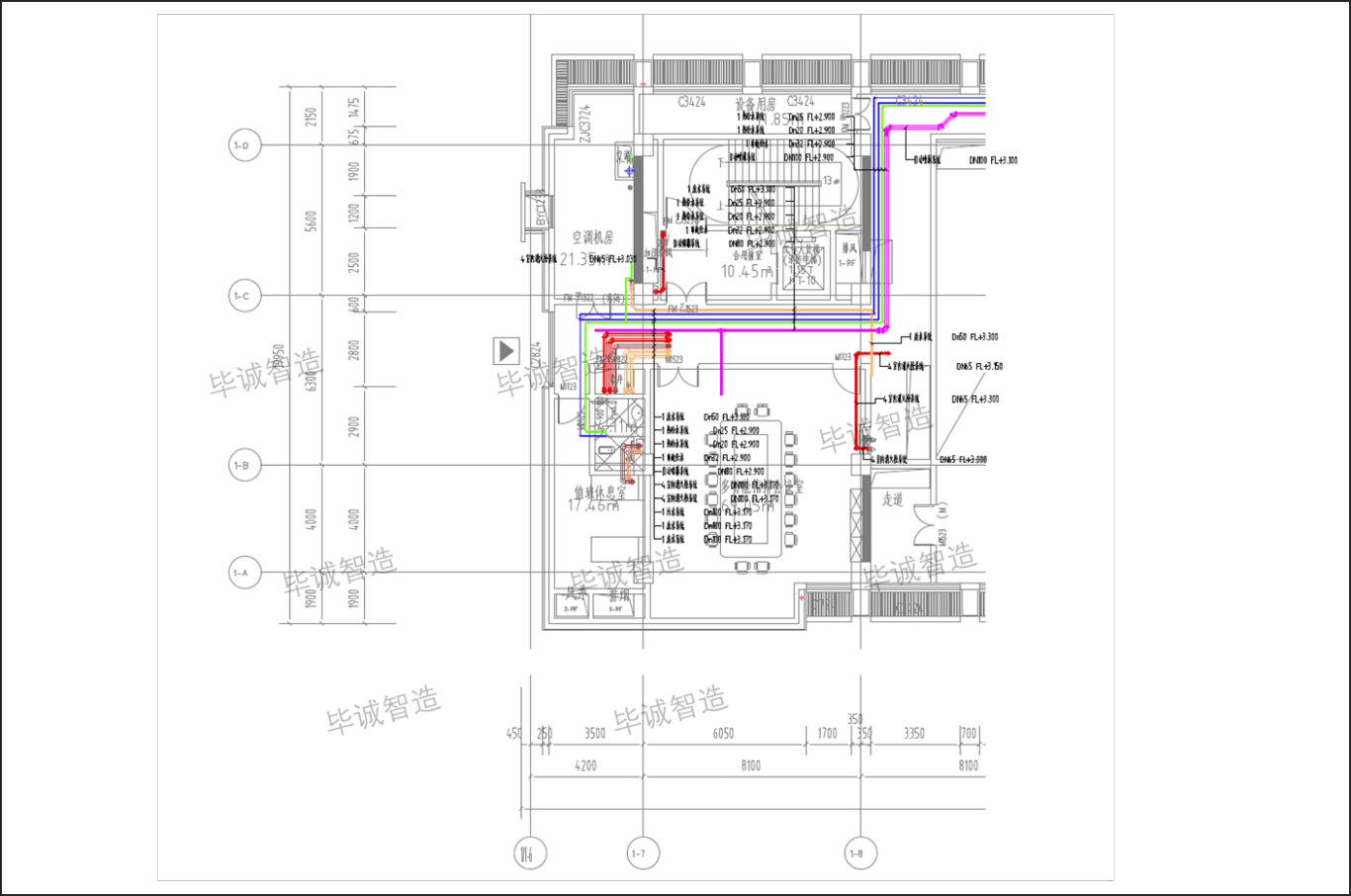

B1F 地下室管综出图

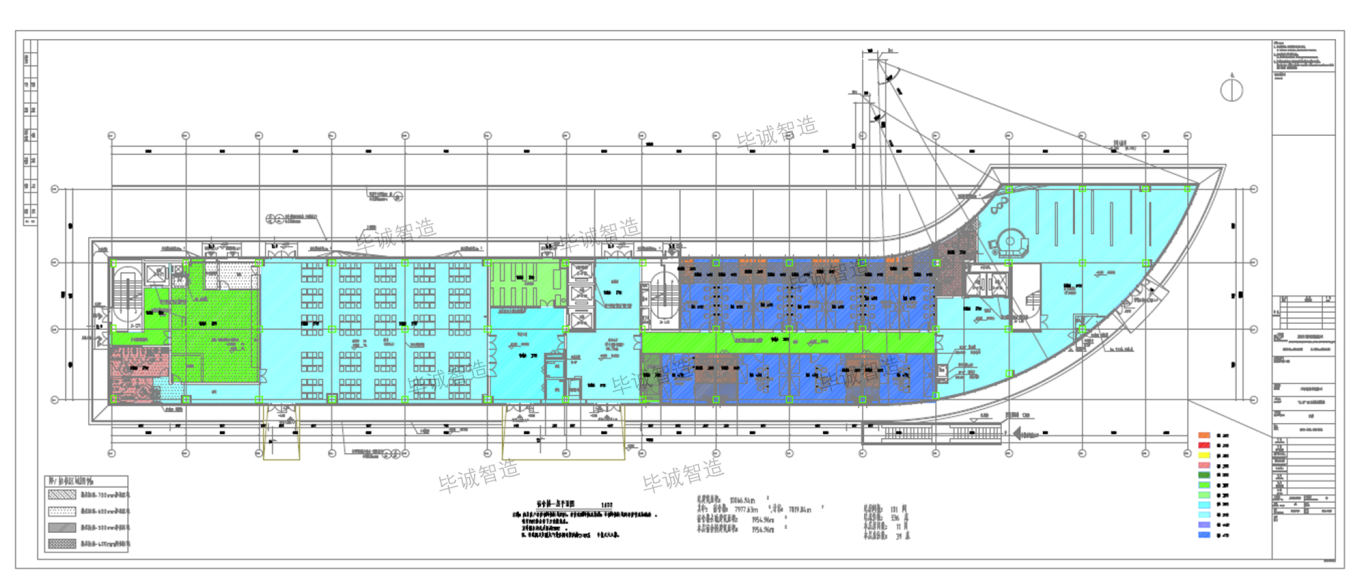

管综出图与净高分析：基于BIM模型，对地下室内的各类管线（包括给排水、暖通、电气等）进行综合排布，并生成管综图纸。在管综设计过程中，充分考虑管线了之间的避让关系、安装空间需求以及维护检修通道等因素，确保管线布局合理、紧凑且美观。同时，结合管综图纸，对地下室的净高进行了详细分析，通过可视化模型直观地展示出不同区域的净高情况，为地下室空间的有效利用提供了数据支持，也为后续装修设计及设备选型提供了重要参考依据。
