广东省高明监狱建筑信息模型（BIM）成果展示
项目介绍
广东省高明监狱位于佛山市高明区荷城街道祥福路538号，近年来在基础设施建设、后勤保障和信息化管理等方面持续推进多个项目，旨在提升监管环境、改善服刑人员生活条件，并加强监狱管理现代化水平。
项目概况：用地面积586584平方米，建筑面积114611平方米。
本次建筑信息模型咨询服务主要目的是协助甲方及业主建立BIM模型及机电管线碰撞检查。
根据甲方提供的全套施工图纸，完成本项目总图、建筑、结构、暖通、给排水、电气专业设计的建模，提供机电专业的碰撞报告及全专业的NWC模型。原有旧建筑需在总图上表达简单的模型。
本项目建模软件采用：Revit 2016 ,Navisworks 2016。
模型范围
整体场地模型；
“十二五”规划范围内的所有建筑物模型（含“九五”、“十一五”建筑）；
交通道路模型；
建筑和交通指示标识；
周边100米内交通道路和建筑体量模型。
5. 具体内容要求
建立招标范围内的BIM模型，含红线内的景观、绿化及对全部模型外观的渲染；
利用BIM模型完成高明监狱的虚拟现实（VR）展示，提供以视频动画展示高明监狱的成果，并配有标准普通话女声同步讲解；提供人机互动的虚拟现实（VR）成果；

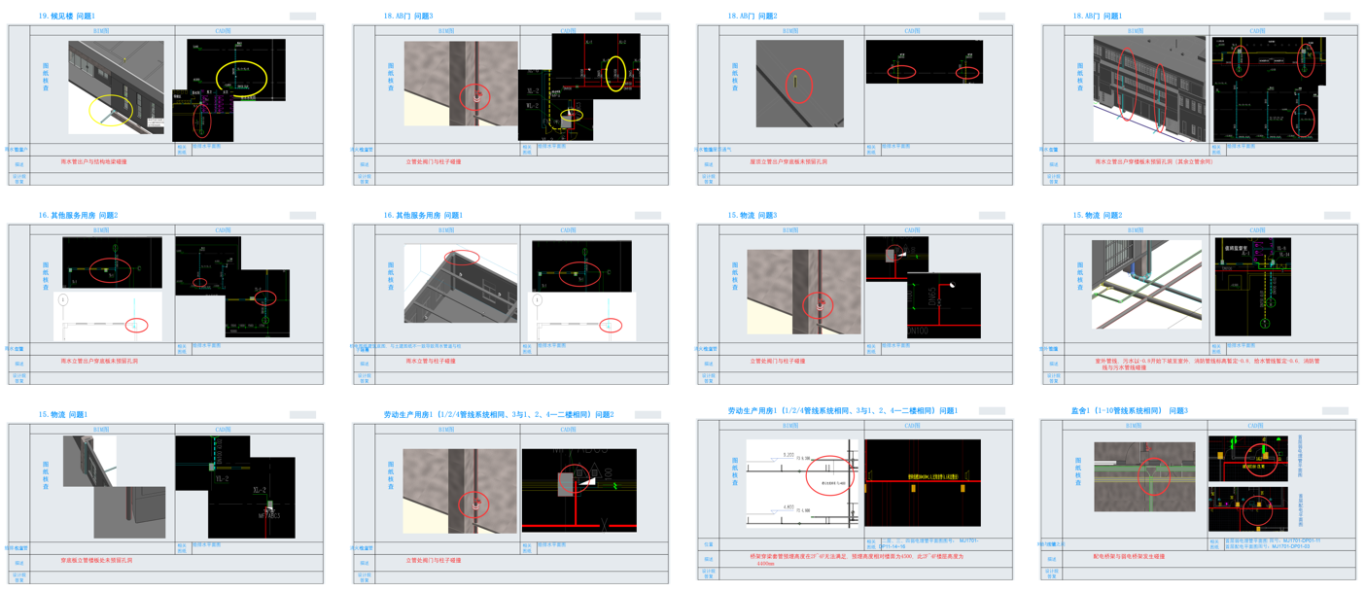

利用BIM模型完成新建建筑的管道综合工作，对二维设计图纸进行检查，形成设计错误报告，提升设计质量；
利用BIM模型完成新建建筑的管线深化优化工作，提交管线优化和深化后的模型，指导施工；
利用优化后的BIM模型，对新建建筑提供管线预留预埋图纸，指导施工；
利用BIM模型，形成新建建筑的4D进度模型，用于显示工程进度；
利用BIM模型按《高明监狱建筑模型及三维立体动态模型设计制作要点》深化各建筑一层走廊及每层楼某个单元室内装修、布局等景观；
提出展示本服务成果的软硬件配置建议，配合完成展示成果的部署工作；
BIM模型建成后，能为监狱安防监控、狱政信息等业务软件提供接口和后续服务。

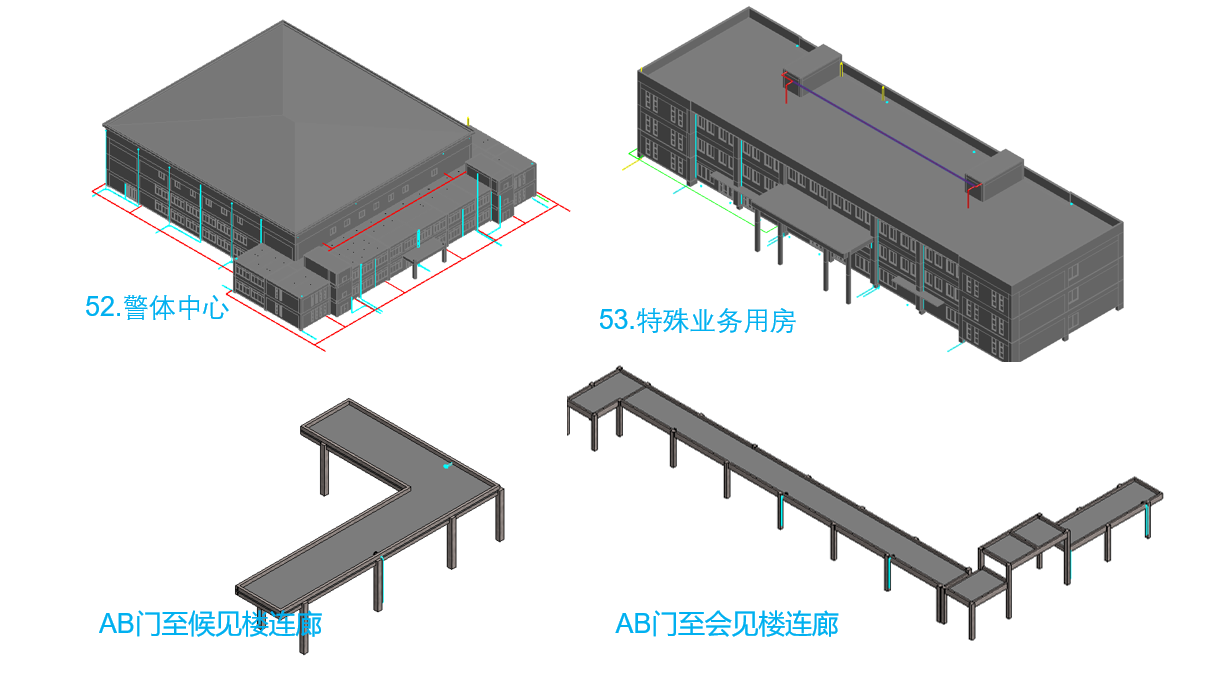

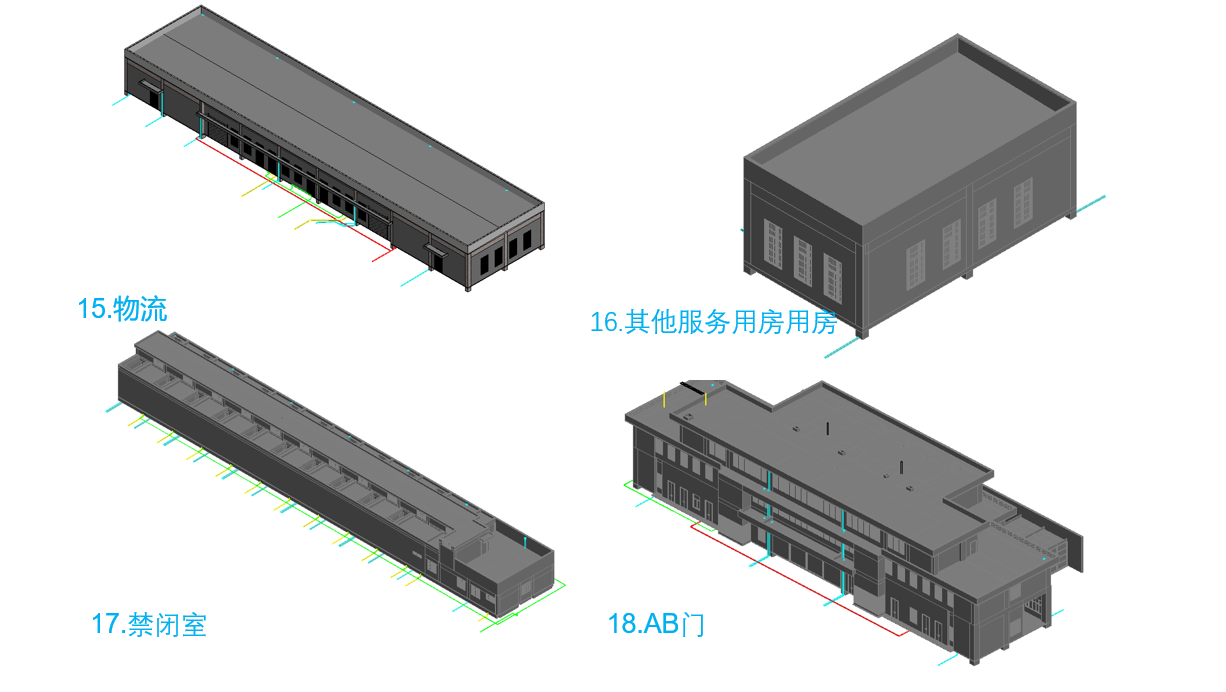

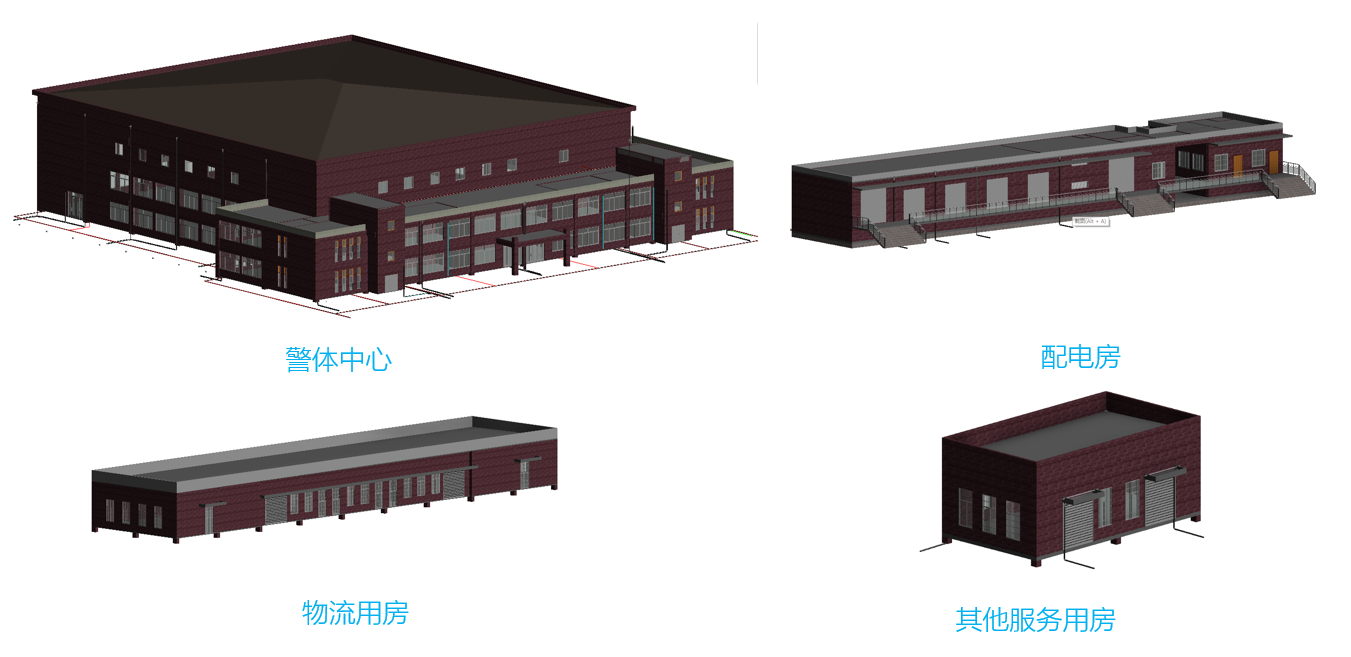

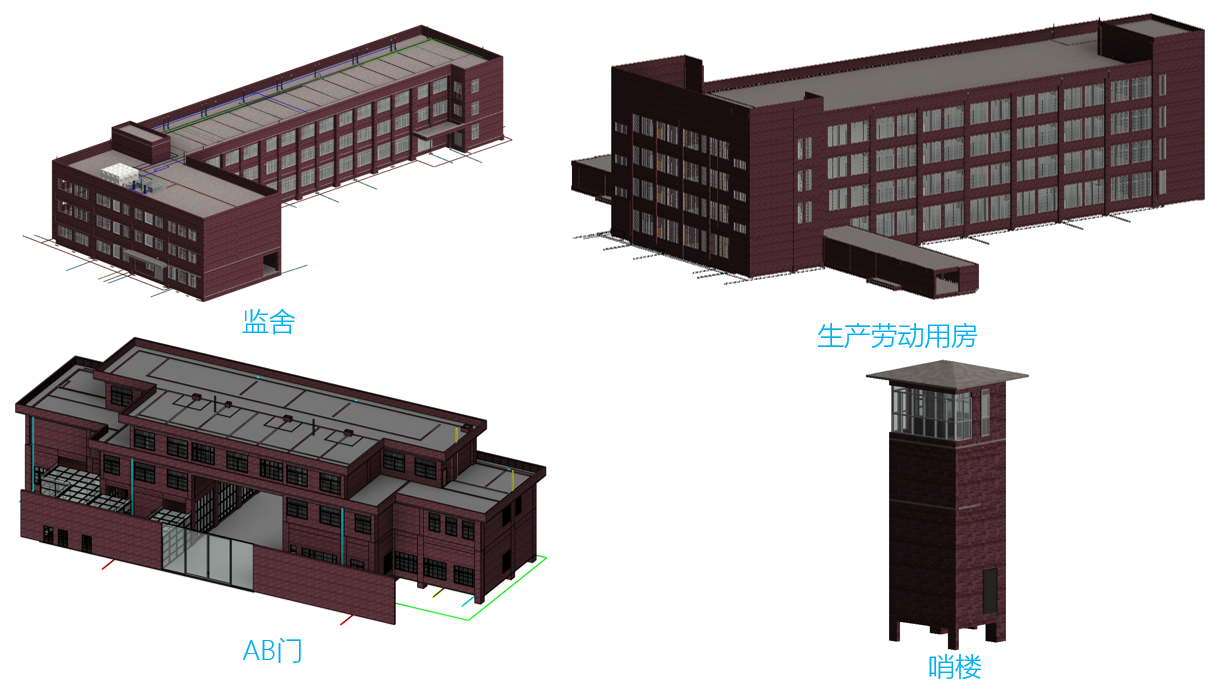

（部分展示）
部分展示

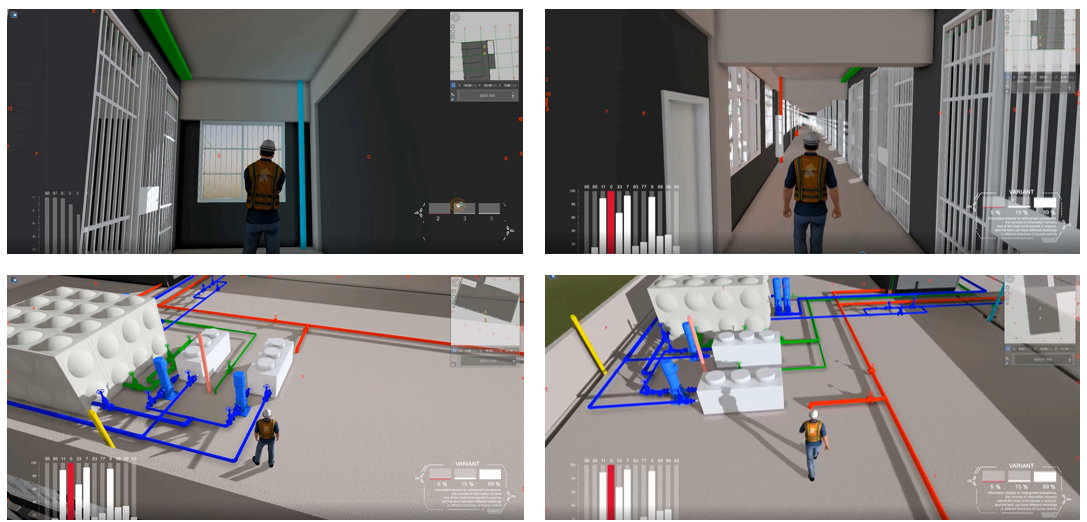

03 基于BIM的监狱管理系统创建
通过以BIM模型为基础创建的建筑后期运维管理平台真正实现了BIM的全生命周期应用。管理平台以现在最为流行的VR技术为支撑，以BIM模型为基础，以建筑数据的各项相关信息为管理依据，整合物联网功能实现建筑的智能化运维管理，为监狱管理实现运维保障。

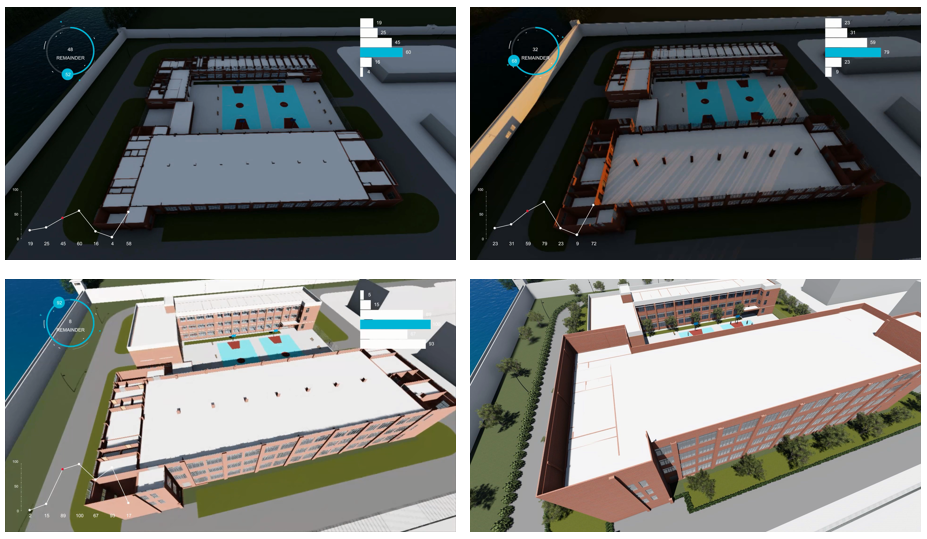

通过建立监狱的数字沙盘，可以方便的了解整个监狱的概况，区别于传统的模型沙盘，数字沙盘可以更加方便的让用户浏览整个沙盘，提供各种浏览方式及其他辅助功能，同时可以与智能化运维管理平台对接，结合物联网对监狱的各项设备进行联动，真正实现监狱管理数字化、高端化。
3D模型配合预定的施工计划可将工地现况在计算机中进行仿真，找出施工中会产生的空间设计及时间冲突，在开工前与施工方对预先模拟出的冲突问题进行讨论，在正式开工前进行设计的变更或是施工计划的调整，提早发现并排除冲突，让拟定的施工计划更具有效率、整合性及完整性。
根据BIM模型的不断深化，项目的施工图纸也不断的优化，根据后期业提供的装修图纸，我们对各建筑的一层走廊等进行了装修深化设计，找出了装修图纸中很多不合理的问题，为室内装修施工提供依据。
（视频仅为截取片段）
