高铁新城项目7#地块地库BIM

2025-05-27 14:33
项目介绍

苏州市相城区高铁新城，苏地2016-WG-62号7#地块-地库，建筑面积约20000㎡



项目实施流程

  1. 根据建筑结构施工图完成建筑与结构专业BIM模型的搭建

  2. 根据水暖电施工图 完成机电管线专业 BIM模型的搭建

  3. 各专业BIM模型整合 碰撞检测、 净高分析、 管线优化

  4. BIM模型提交、管线综合出图

  5. BIM净高分析报告、BIM碰撞报告

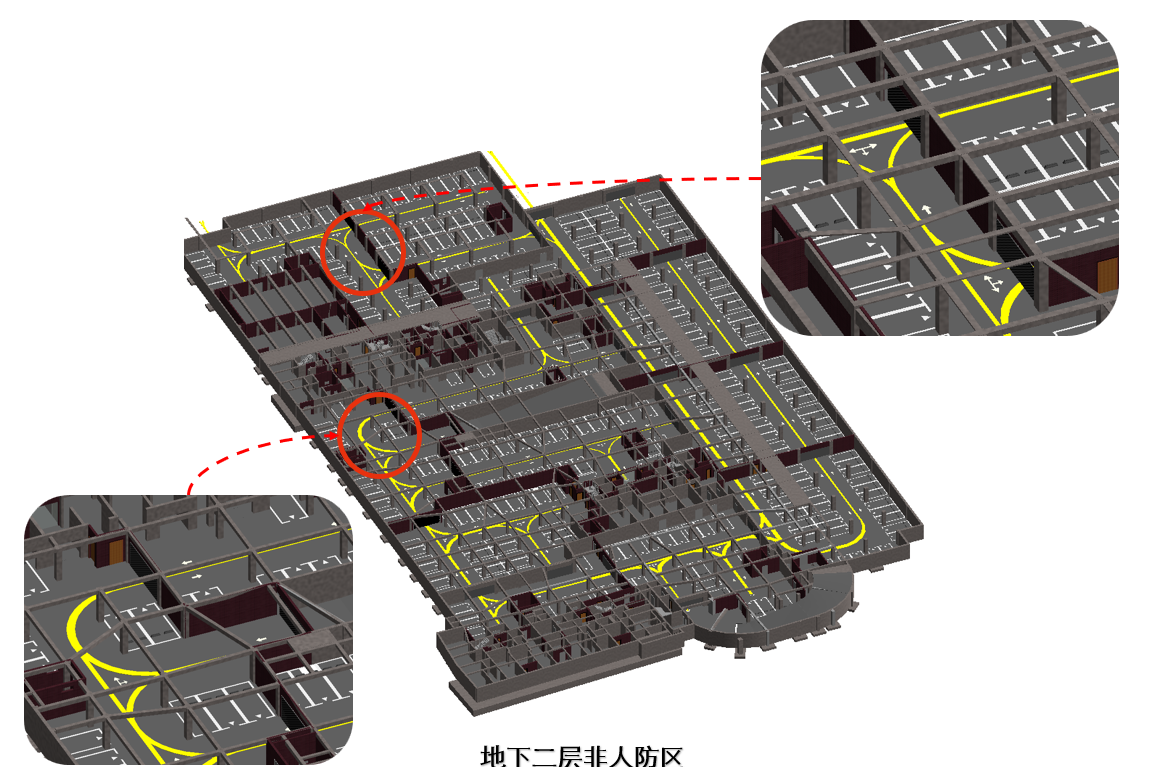

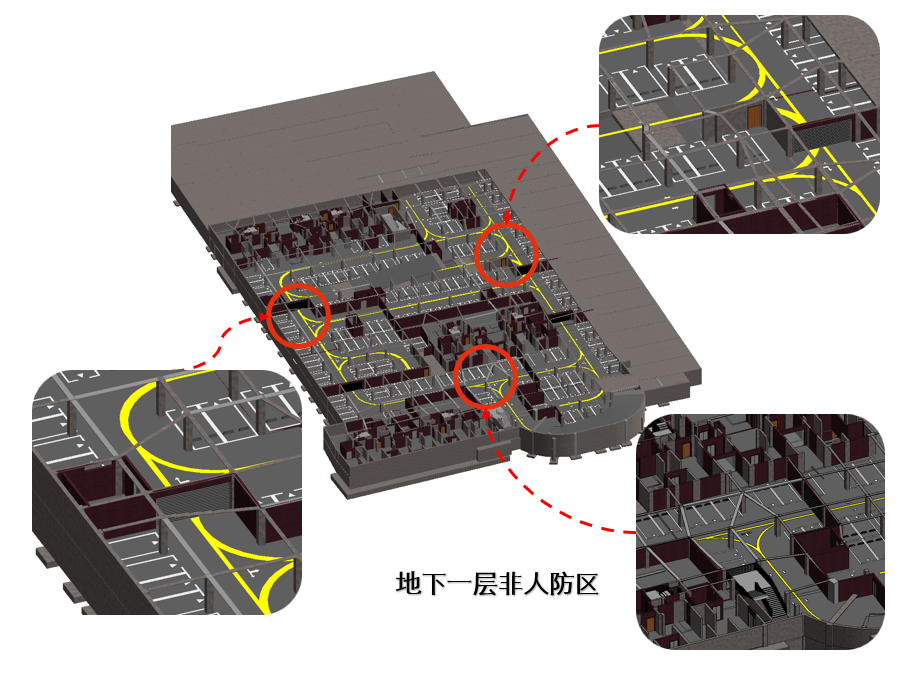

BIM非人防区土建模型展示

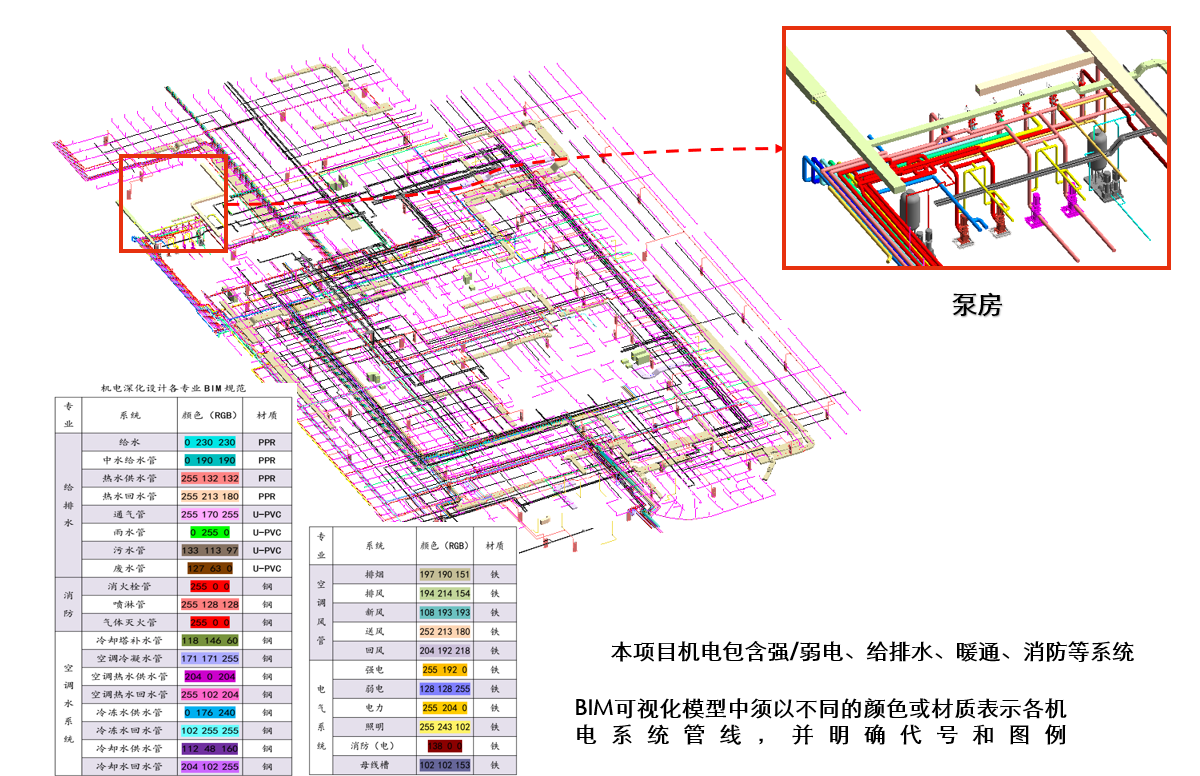

BIM机电管线系统模型成果展示

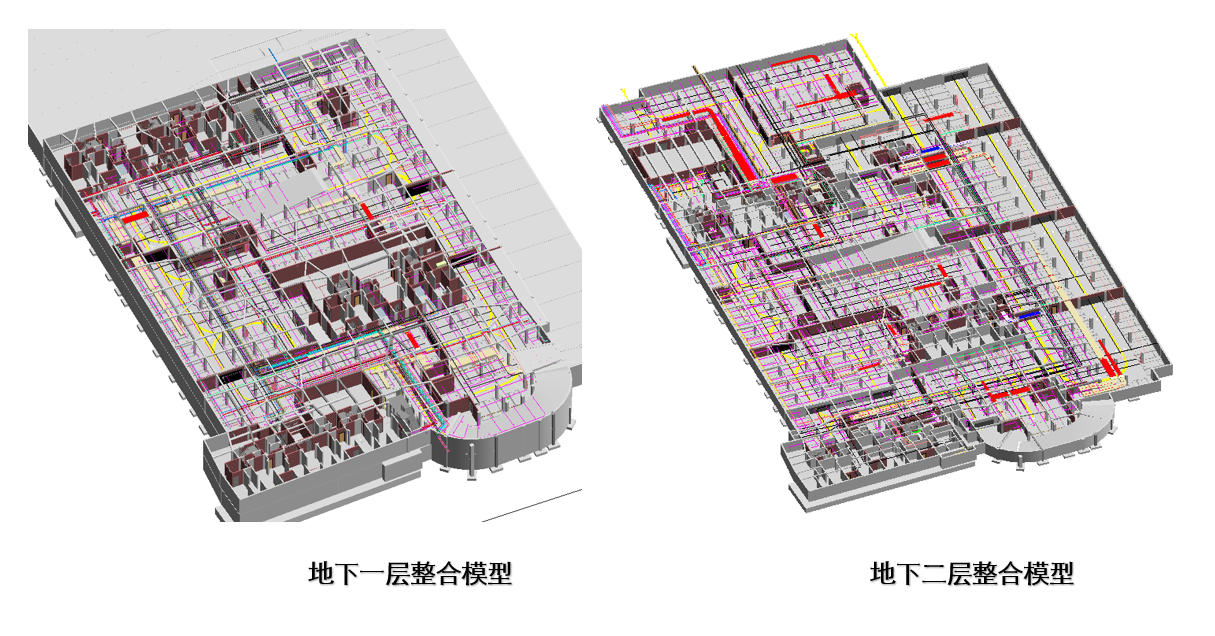

土建模型与机电模型整合后，进行各专业间的碰撞检查、净高分析和管线优化。

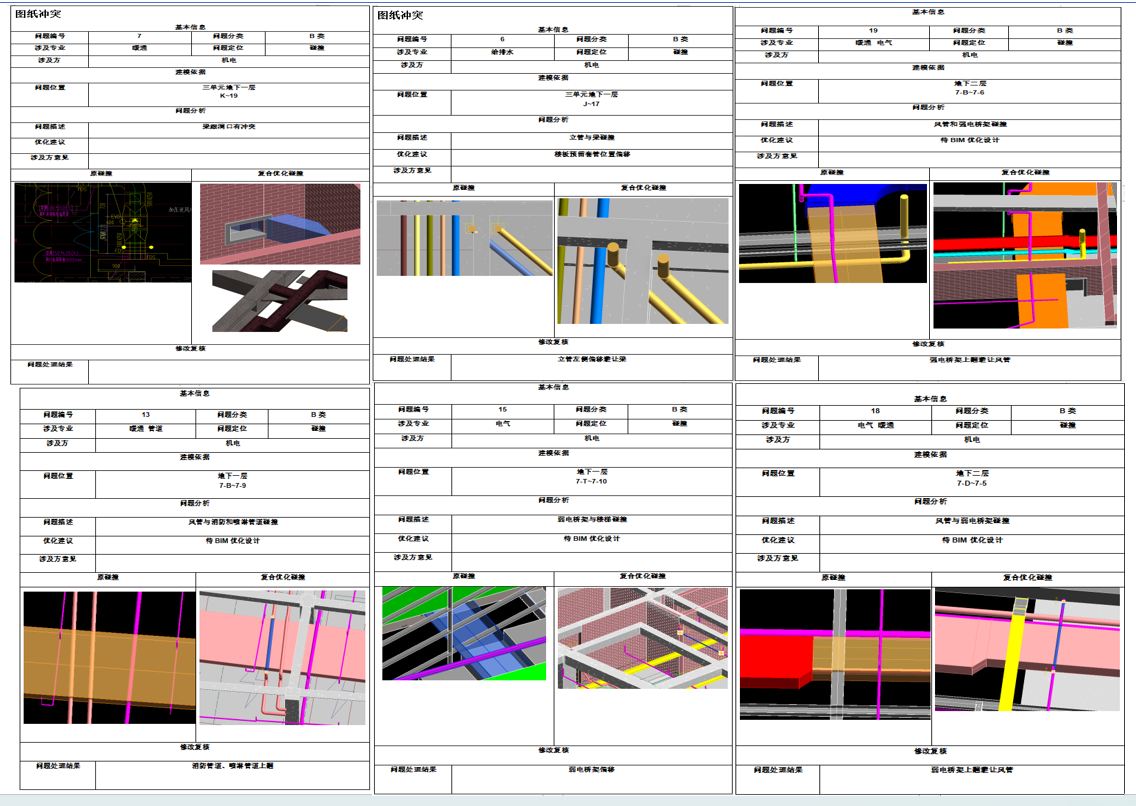

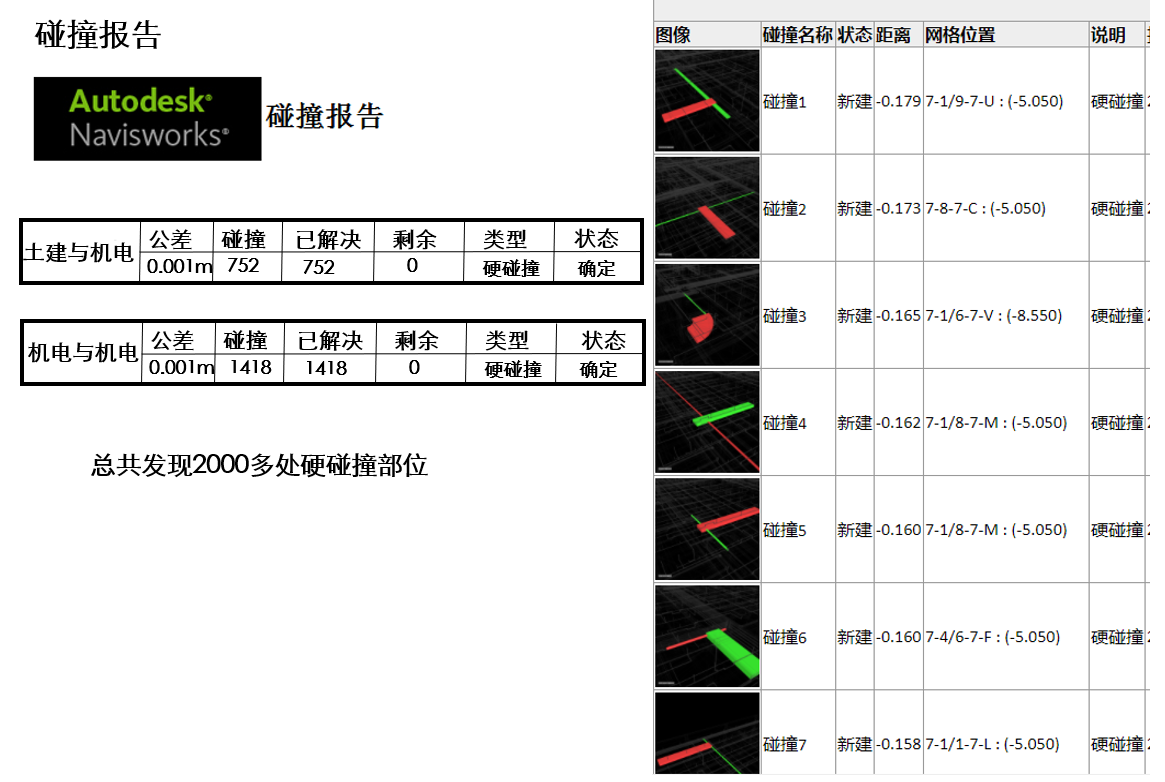

BIM问题点-碰撞检测

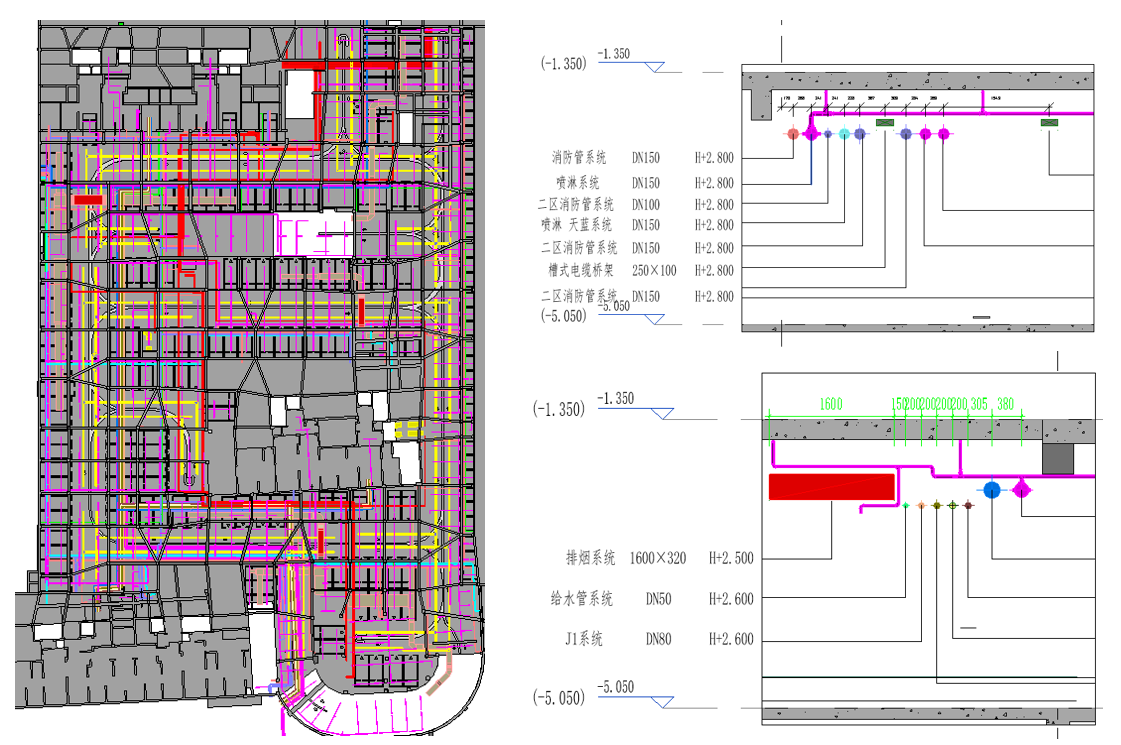

BIM出图-管线综合

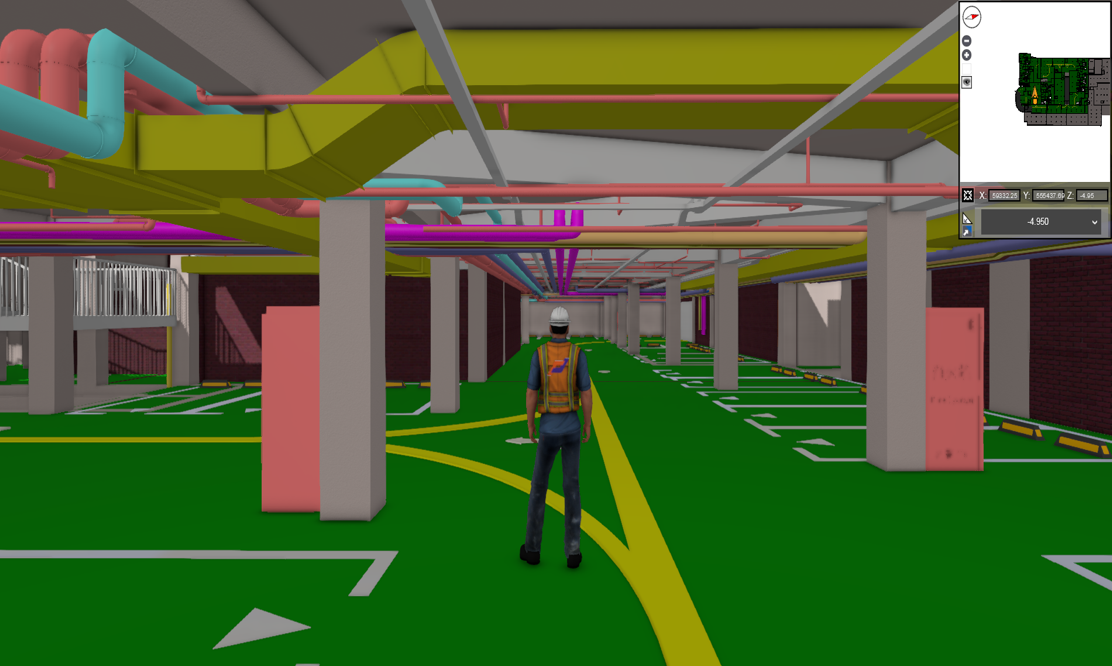

BIM虚拟展示-地库漫游


BIM净高分析

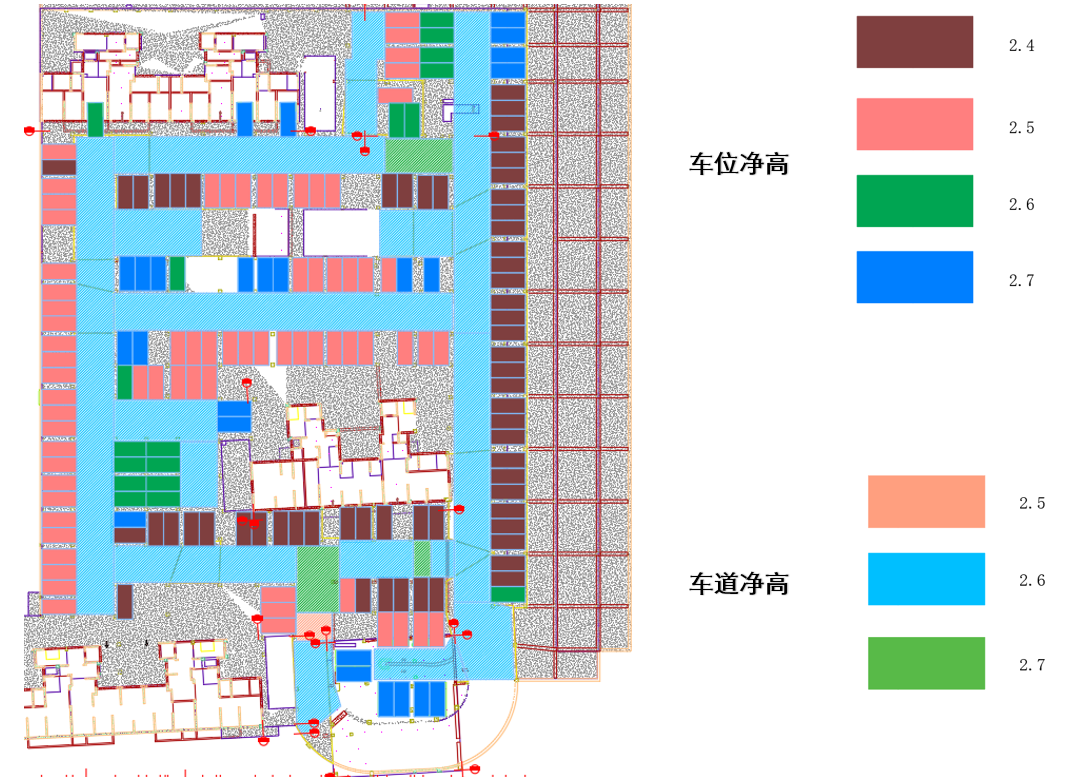

地下一层-车位车道管线净高分析

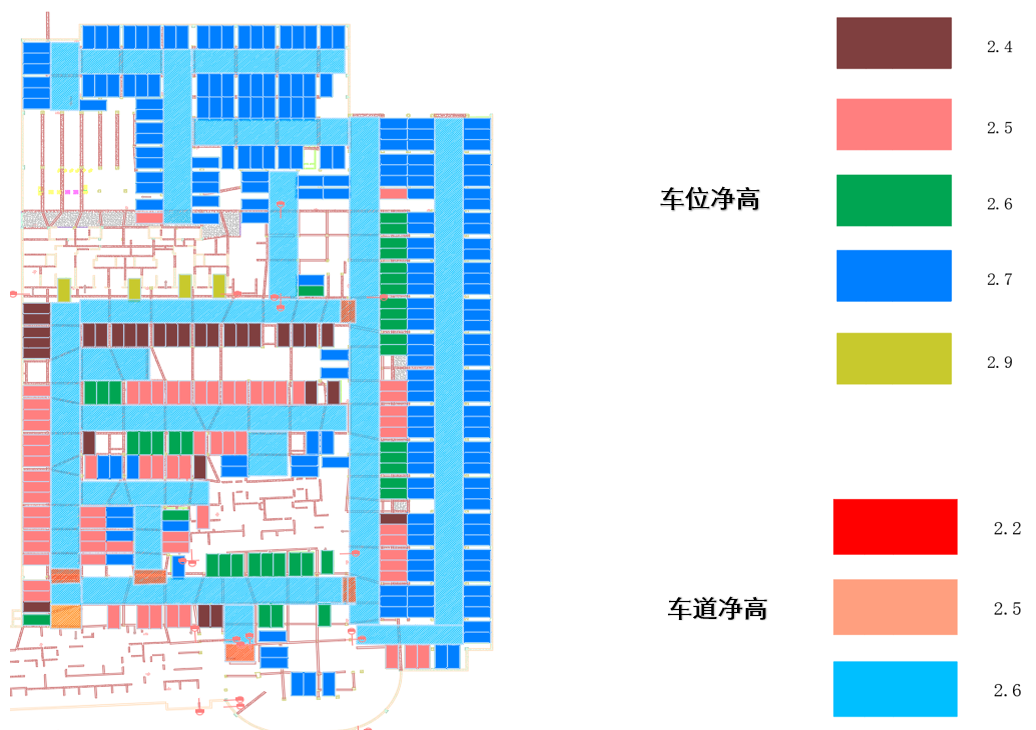

地下二层-车位车道管线净高分析

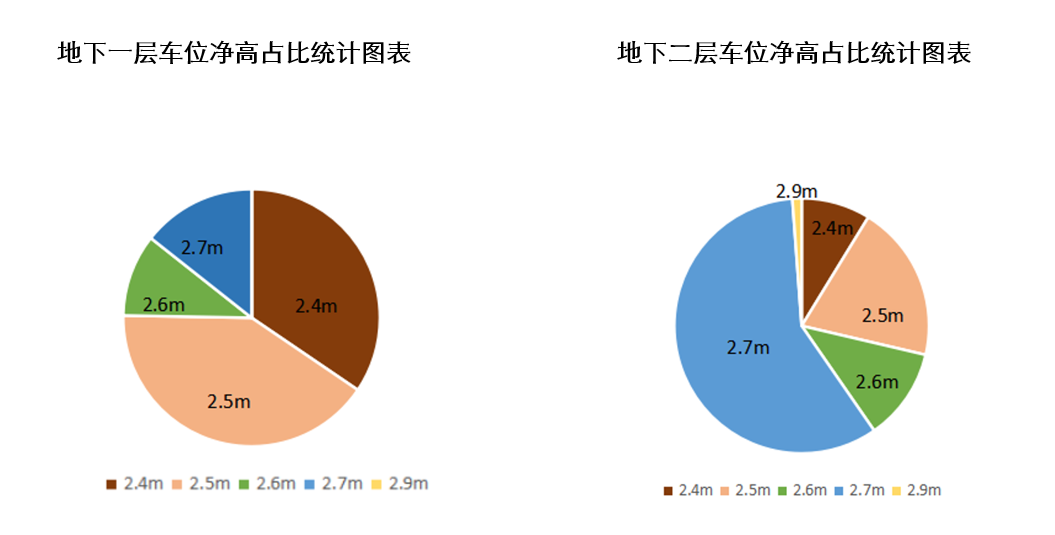

净高分析结果
